Anailís ar Chur i bhFeidhm Toilleoirí Scannán i dTrealamh Téamh Leictreamaighnéadach

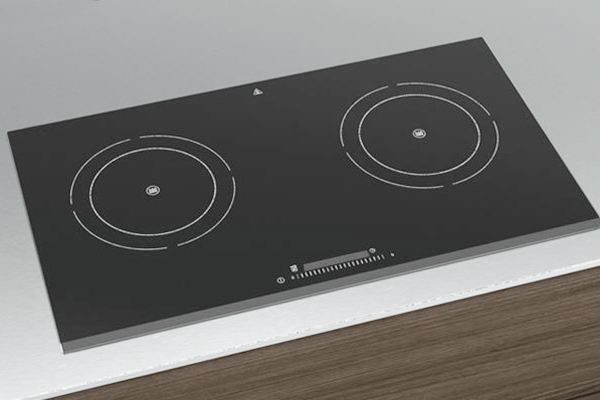

Úsáidtear teicneolaíocht téimh leictreamaighnéadach (IH) go forleathan i bhfearais tí agus trealamh tionsclaíoch, lena n-áirítear cócaireáin ionduchtúcháin, cócaireáin ríse IH, téitheoirí uisce ionduchtúcháin, meaisíní séalaithe, agus foirnéisí leá tionsclaíoch. Tiontaíonn na gléasanna seo príomhlíonra AC nó cumhacht DC go AC ard-minicíochta (1 kHz -- 1 MHz) trí chiorcaid inverter leath-droichead nó lán-droichead. Gineann an sruth ard-minicíochta réimse maighnéadach ailtéarnach, a tharlódh sruthanna eddy i rudaí miotail, ag táirgeadh teasa.

Tá ról ríthábhachtach ag toilleoirí scannáin i gciorcaid IH, ag freastal ar thrí phríomhfheidhm:

1. Ionchur Scagadh EMC (C1/C2)

In éineacht le pící mód coitianta,toilleoirí scannánscagairí cineál Pi a fhoirmiú ag an ionchur AC. Sochtann siad trasnaíocht leictreamaighnéadach arna ghiniúint ag lascadh ardluais IGBT agus cosnaíonn siad an trealamh ó shuaitheadh ​​greille seachtrach. Go hiondúil úsáideann C1 toilleoirí cineál MKP-X2 (3 µF -- 10 µF, 275 VAC -- 300 VAC, Y-nasc), agus fostaíonn C2 toilleoirí scannáin mhiotalaithe MKP (3 µF -- 10 µF, 450 VAC -- 500 VAC, nasc delta).

2. Nasc DC (C3)

Tar éis ceartú droichead trí phas, oibríonn C3 le ionduchtóir chun DC pulsating a rianúil isteach i DC cobhsaí don chéim inverter. Is é an príomhról atá aige ná tacaíocht DC-Link --- sruthanna ripple agus voltais armónacha a ghintear trí athrú IGBT a ionsú, féin-oscillation a chosc sa bhus DC a d'fhéadfadh damáiste a dhéanamh do IGBTanna agus saolré trealaimh a ghiorrú.

3. Ciorcad Athshondach Ard-Minicíochta

Cruthaíonn an toilleoir athshondach (go hiondúil 0.1 µF -- 0.8 µF, rátáilte suas le 1600 V DC) ciorcad umar leis an gcorna ionduchtaithe, ag bunú réimse maighnéadach ascalach ard-minicíochta a ghineann teas sa phíosa oibre miotail. Is gnách go n-oibríonn cócaireáin ionduchtúcháin ag 20 kHz -- 40 kHz, ag cruthú ard dv/dt agus sruthanna móra bíogacha tríd an toilleoir athshondach.

Cén Fáth ar Thoilleoirí Scannán?

Is fearr toilleoirí scannáin polapróipiléine miotailithe le haghaidh feidhmeanna IH mar gheall ar:

● Caillteanas íseal ardmhinicíochta -- Cinntíonn fachtóir íseal diomailt teasa íosta inmheánach.
● ESR íseal agus ESL -- Tá sé ríthábhachtach chun sruthanna ripple ard a iompar agus giniúint teasa a íoslaghdú. Is féidir le toilleoirí MKP Casta ESR a bhaint amach faoi bhun 15 mΩ, ag laghdú go mór an baol ardú teochta.
● Cumas ard dv/dt sheasamh -- Riachtanach do chiorcaid athshondacha faoi réir athruithe tapa voltais.
● Maoin féin-leighis den scoth - Glanann miondealú tréleictreach logánta gan teip tubaisteach, rud a chinntíonn saol seirbhíse fada.
● Dearadh neamhpholach -- Simplíonn leagan amach an chiorcaid agus freastalaíonn sé ar chúlvoltas gan aon damáiste.
● Méid dhlúth le dlús ardchumhachta -- Cumasaíonn sé dearaí caola comhtháite d'fhearais IH nua-aimseartha.

Toilleoirí scannánIs comhpháirteanna fíor-riachtanach iad i dtrealamh teasa leictreamaighnéadach, a chuireann ar chumas oibriú iontaofa ard-minicíochta, tiontú éifeachtach fuinnimh, agus saol seirbhíse fada. I gcás OEManna agus monaróirí soláthair cumhachta, tá sé ríthábhachtach toilleoirí scannáin a roghnú le sonraíochtaí cuí --- lena n-áirítear rátáil voltais, cumas dv/dt, ESR, agus feidhmíocht theirmeach --- chun iontaofacht táirgí agus iomaíochas an mhargaidh a chinntiú.
