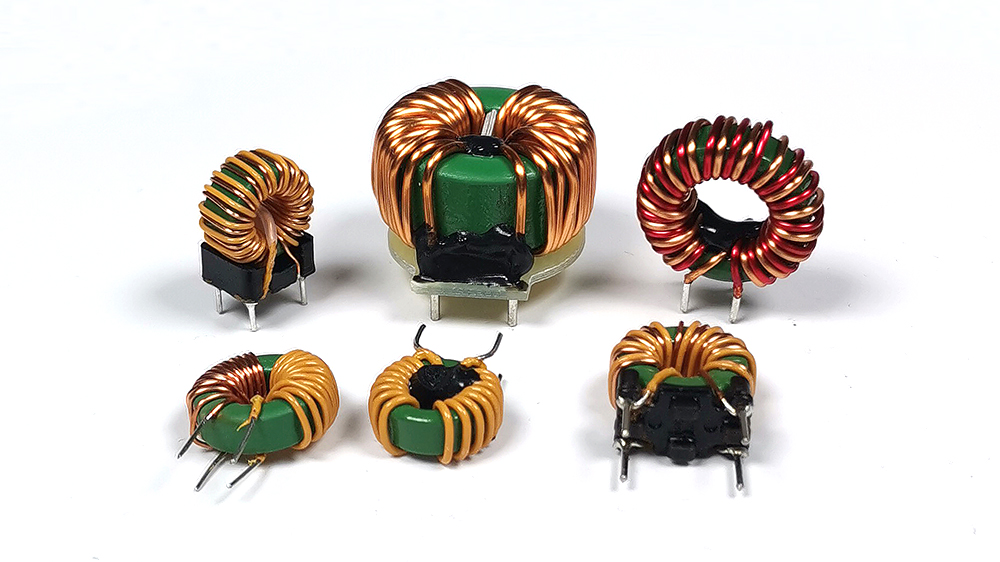

Ionduchtóirí Toroidal Ardchumhachta: Roghnaigh Cad a oireann, Ní Cad a Chosnaíonn níos mó

I dtionscal leictreonaic cumhachta an lae inniu --- le treochtaí i dtreo dlús cumhachta níos airde agus miniaturization --- bíonn tionchar díreach ag roghnú comhpháirteanna maighnéadacha cuí ar éifeachtúlacht agus ar ardú teochta. Creideann go leor ceannaitheoirí trí dhearmad go gciallaíonn praghas níos airde feidhmíocht níos fearr. Pléann an t-alt seo conas a roghnúionduchtóirí toroidal ard-chumhachtaagus teacht ar an gcothromaíocht cheart idir feidhmíocht agus costas.

Céim 1: Na Fíor-Riachtanais Taobh thiar de na Paraiméadair a thuiscint

Ionduchtóirí toroidal ardchumhachtaa úsáidtear in inverters PV, tiontairí stórála fuinnimh, SMPS ard-chumhachta, agus chargers EV. Caithfidh siad na deicheanna go dtí na céadta aimpéar de laofacht DC a láimhseáil agus tréithe cobhsaí a choinneáil ag minicíochtaí lasctha arda.

Is minic a mhearbhalltar dhá pharaiméadar:

● Sruth sáithiúcháin (Isat) -- Léiríonn sé cé mhéad ionduchtaithe atá fágtha faoi spící reatha. Chomh luath agus a sháithíonn an croí, titeann an ionduchtacht go géar, rud a chailltear faoi chois ripple agus b'fhéidir go spreagtar cosaint chuaird. De ghnáth ceadaíonn cleachtas innealtóireachta titim ionduchtais 20--30% ag buaicsruth.
● Sruth ardaithe teochta (Irms) -- Baineann sé le giniúint teasa. Is iad caillteanas copair (I² × DCR) agus croí-chaillteanas na príomhfhoinsí teasa. Giorraíonn ardú teochta iomarcach an saol inductor agus cuireann sé isteach ar na comhpháirteanna máguaird.

Leid: Cuir cruthanna reatha iarbhír ar fáil seachas rátálacha cumhachta amháin chun rath roghnúcháin an chéad phas a fheabhsú.

Céim 2: Roghnaigh an Bunábhar Ceart

Cinneann ábhar lárnach teorainneacha feidhmíochta. Roghanna coitianta le haghaidh ardchumhachta:

● Sendust (Fe-Si-Al) - Ideal do stóráil fuinnimh ardchumhachta. Soláthraíonn a bhearna aeir dáilte cumas claonta DC den scoth. Cuireann maighnéadostrú gar-nialas deireadh le torann inchloiste. Go maith le haghaidh soláthairtí cumhachta freastalaí agus trealamh tionsclaíoch.
● Ferrite -- Caillteanas ard-minicíochta íseal agus costas níos ísle, ach taispeánann sé saturation crua agus droch-stóráil fuinnimh. Éilíonn sé bearna in iarratais ardchumhachta, rud a mhéadaíonn castacht próisis agus flosc sceite.
● Púdar iarainn - Costas níos ísle, oiriúnach do scagadh neamhchriticiúil nó d'iarratais íseal-minicíochta spás-srianta.

Níl Sendust daor ag teastáil ó gach ciorcad. Roghnaigh bunaithe ar riachtanais iarbhír.

Céim 3: Tabhair aird ar Shonraí Foirceannadh agus Tionóil

Úsáideann ionduchtóirí ard-chumhachta sreang maighnéad tiubh nó sreang Litz. Bíonn tionchar ag aonfhoirmeacht foirceannadh ar toilleas seadánacha agus fachtóir Q.

Baineann feisteas meicniúil freisin. D'fhéadfadh sé go gcaitheann toroidí neamhshocraithe tríd an insliú faoi chreathadh, rud is cúis le ciorcaid ghearr. I measc na roghanna cosanta tá bunphlátaí, feadánra teas-laghdaithe, nó potaí eapocsa.

Conclúid

Ag roghnúionduchtóirí toroidal ard-chumhachtaBaineann sé le meaitseáil bheacht paraiméadair theicniúla. Ní hamháin go soláthraíonn soláthraí maith táirgí cáilithe ach freisin tacaíocht dearadh tosaigh. Roghnaigh cad a oireann do d'iarratas --- ní gá gurb é an rud is mó a chosnaíonn.
