Claochladáin Ard-Minicíochta Sraith EDR: Dearadh Íseal-Phróifíl do Dhlús Ardchumhachta

Tá an brú domhanda i dtreo dlús cumhachta níos airde agus miniaturization i gcórais leictreonacha ag athmhúnlú tionscal na gcomhpháirteanna maighnéadacha. Ag croílár an chlaochlaithe seo tá an tsraith EDR de chlaochladáin ard-minicíochta - dearadh croí ferrite íseal-phróifíle a chomhcheanglaíonn méid dlúth, sciath maighnéadach den scoth, agus cumas láimhseála ardchumhachta le haghaidh feidhmeanna éilitheacha leictreonaice cumhachta.

Sonraíochtaí Teicniúla

Gnéithe

• Tógáil ísealphróifíle -- Cumasaíonn sé comhtháthú isteach i leagan amach PCB spás-srianta.
• Sciath maighnéadach den scoth -- Íoslaghdaíonn sé trasnaíocht leictreamaighnéadach (EMI) agus crosstalk.
• Ardchumhacht i méid beag -- Baintear amach cumhacht aschurtha suas le 800 W agus lorg dlúth á chothabháil aige.

Fondúireacht Dearaidh agus Teicniúil

Tógtar trasfhoirmeoirí sraithe EDR timpeall ar chroí-ailtireacht feiríte pleanach, ag baint úsáide as céimseataí croí-chineál E, EC, ETD, EER, PQ nó RM. Laghdaíonn dearadh colún an ionaid sorcóireach caillteanas copair de thart ar 11% i gcomparáid le trasghearrtha dronuilleogach, agus é ag éascú foirceannadh níos éasca agus scaipeadh teasa feabhsaithe. Cumasaíonn an tógáil íseal-phróifíl comhtháthú gléasta dromchla i leagan amach PCB spás-srianta.

Cuimsíonn solúbthacht minicíochta ó 20 kHz suas go 500 kHz, agus raonta láimhseála cumhachta ó 10 W suas go 800 W. Déantar feidhmíocht theirmeach a chinntiú thar raon oibriúcháin -40 °C go +125 °C, le coinníollacha stórála -25 °C go +85 °C agus 30% go 95% taise. I measc na roghanna croí-ábhar tá PC40, PC44, PC95, agus ferrites ísealchaillteanas ardmhinicíochta PC95D/PC95A den chéad ghlúin eile, a thairgeann comhbhabhtálacha beachta d’fhorbróirí idir costas, tréscaoilteacht, agus tréithe croíchaillteanais.

Athruithe a bhaineann go Sonrach le Feidhmchlár

Cuimsíonn an tsraith EDR lorgairí meicniúla iolracha chun aghaidh a thabhairt ar riachtanais éagsúla comhshó cumhachta:

• EDR28-- Dearadh is coitianta le haghaidh soilsiú feadán stiúir, ag tacú le voltais ionchuir de 85--265 VAC agus aschur 4--24 VDC. In éineacht le croí-ábhar PC44, baineann an EDR28 aschur éifeachtach amach i bpróifíl ultra-íseal.
• EDR39-- Cumraíocht ilfhoirceanta (ceithre foirceannadh) atá oiriúnaithe do sholáthairtí cumhachta lasctha il-aschuir, do chórais rialaithe tionsclaíochta, agus d'oiriúnóirí ardchumhachta. Gnéithe lárnacha maighnéadacha PC40, ionduchtacht sceite íseal, voltas ard sheasamh, agus comhsheasmhacht daingean bhaisc-go-bhaisc.
• EDR2609/2809/2810/3909-- Lorganna ginearálta le haghaidh trealamh cumarsáide, soláthairtí cumhachta teilifíse, céimeanna cumhachta aerchóirithe, córais chumhachta ríomhaireachta, agus tiontairí DC-DC éagsúla.
• EDR3810-- Dearadh ultra-tanaí le dearadh lúibín paitinnithe a chumasaíonn socrúcháin PCB íseal-phróifíle. Cumhachtaithe ag croíthe ferrite ísealchaillteanas PC95D/PC95A, sroicheann sé ardéifeachtúlacht agus laghdaítear costas déantúsaíochta trí tháirgeadh uathoibrithe go hiomlán.

Difreálaithe Feidhmíochta

Ionduchtú Sceitheadh ​​Íseal agus Rialú EMI

Is é an ciorcad maighnéadach dúnta is gné dhílis d'ailtireacht EDR ná ionduchtas sceite íosta agus sciath maighnéadach den scoth, rud a laghdaíonn go mór trasnaíocht leictreamaighnéadach. Tá sé seo ríthábhachtach go háirithe do thiontairí lasctha ardmhinicíochta nuair is minic a bhíonn deacrachtaí ag cruthanna croíláir traidisiúnta le comhlíonadh IEA. Mar gheall ar an sciath éifeachtach beidh sé níos éasca pas a fháil i ndeimhnithe déine EMC gan céimeanna scagtha breise costasacha.

Bainistíocht Teirmeach Sármhaith

Feabhsaíonn céimseata colún an ionaid sorcóireach an diomailt teasa i gcomparáid le dearaí croí-dhronuilleogacha traidisiúnta, agus déanann an raon teochta oibriúcháin leathan de -40 ° C go + 125 ° C sraith EDR oiriúnach do thimpeallachtaí lasmuigh agus tionsclaíocha.

Méid Dlúth, Dlús Ardchumhachta

In ainneoin a phróifíl íseal, seachadann an tsraith EDR suas le 800 W cumhacht aschuir, rud a fhágann gur rogha iontach é d'iarratais ina bhfuil spás PCB teoranta ach tá gá le cumhacht ard --- mar tiománaithe LED, soláthairtí cumhachta tionsclaíocha, agus chargers ar bord.

Cáilíocht agus Comhlíonadh

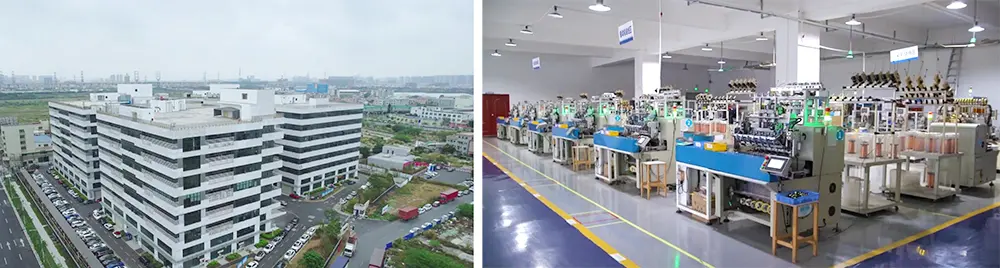

Déanann Guangdong Haoer Electronics Co., TEO trasfhoirmeoirí sraithe EDR a mhonarú faoi chóras bainistíochta cáilíochta lánphróisis ó IQC go OQC. Déantar tástáil leictreach 100% ar gach aonad, lena n-áirítear ionduchtacht, ionduchtacht sceite, DCR, voltas a sheasamh (Hi-Pot), agus friotaíocht inslithe. Is féidir bunábhair a rianú do sholáthróirí ardleibhéil le tuarascálacha RoHS agus REACH a bhaineann go sonrach le baisceanna. Deimhnítear táirgí de réir caighdeáin UL, CE, agus ISO9001, le comhlíonadh iomlán na gceanglas sábháilteachta idirnáisiúnta do mhargaí onnmhairithe.

Tugann an tsraith EDR réiteach ildánach, ardfheidhmíochta do dhúshláin chomhshó cumhachta nua-aimseartha --- ó thiománaithe LED ultra-tanaí go soláthairtí cumhachta tionsclaíocha il-aschuir. Le tógáil próifíl íseal, sciath maighnéadach den scoth, agus an cumas suas le 800 W a sheachadadh i méid beag, soláthraíonn claochladáin EDR cosán iontaofa chuig córais chumhachta níos lú, níos fuaire agus níos éifeachtaí.
