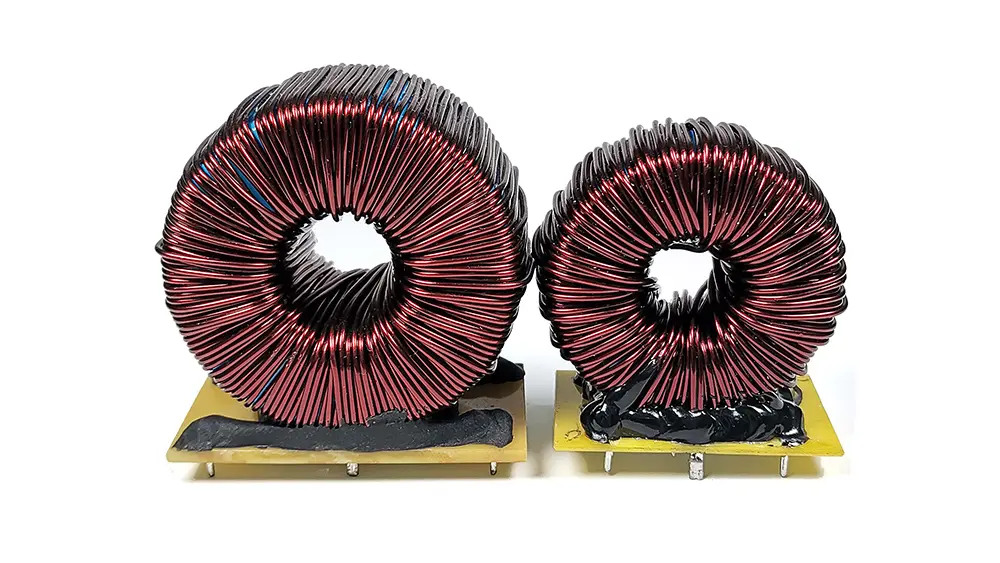

Tapaíonn Mód Difreálach Croí Tóróideach Sendust – Ard-Reatha, Torann Íseal, Claonadh DC den Scoth

Sendust croí-ionduchtóirí toroidalréiteach ardfheidhmíochta a léiriú do dhearthóirí soláthair cumhachta atá ag lorg cosc ​​torainn éifeachtach ó mhodh difreálach faoi choinníollacha srutha ripple ard. Innealtóireacht chun an chothromaíocht is fearr is féidir a bhaint amach idir feidhmíocht leictreach, cobhsaíocht theirmeach agus maighnéadach, agus éifeachtúlacht costais, úsáidtear na chokes mód difreálach seo go forleathan i scagadh líne AC, céimeanna aschuir tiontaire DC-DC, scagairí líne trasnaíochta leictreamaighnéadacha (EMI), agus ciorcaid ceartúcháin fachtóir cumhachta (PFC).

Sonraíochtaí

Raon Minicíocht Oibriúcháin: 8 kHz - 1 MHz

Raon Reatha Rátáilte: 0.05 A – 2000 A

Raon Teocht Oibriúcháin: −40 °C go +125 °C

Raon Teochta Stórála: −25 °C go +85 °C

Raon Taise Stórála: 30 % - 95 % RH

Trastomhas Amuigh Raon: 6 mm – 60 mm

Bunábhar agus Príomhbhuntáistí Teicniúla

● Croílár cóimhiotail Sendust (Fe–Si–Al): Arb iad is sainairíonna é caillteanas croí íseal, dlús flosc sáithiúcháin ard (~1.35 T), agus láimhseáil claonta DC níos fearr - rud a chumasaíonn ionduchtú cobhsaí faoi fhorshuíomh mór DC.

● Céimseata toroidal: Soláthraíonn sé cosán maighnéadach iomlán dúnta, ag íoslaghdú réimsí maighnéadacha strae agus ag laghdú go mór radaíocht agus cúpláil EMI.

● Oibriú fuaimiúil ciúin: Gan aon torann inbhraite inchloiste ar fud an mhinicíocht oibriúcháin iomlán agus an raon ualaigh, ag tacú le hiarratais atá íogair ó thaobh torainn.

● Cobhsaíocht eisceachtúil claonta DC: Coinnítear >90 % den ionduchtacht ainmniúil ag sruth sáithiúcháin rátáilte, ag cinntiú iompar scagaire intuartha faoi choinníollacha ualaigh dinimiciúla.

● Inscálaitheacht reatha leathan: Clúdaíonn sé iarratais ó riochtú comhartha ísealchumhachta (50 mA) go PFC tionsclaíoch ard-reatha agus córais chomhtháite busbar (2000 A).

Feidhmchláir tipiciúla

● Ionduchtóirí Líne AC: Úsáidtear é i gcéimeanna gníomhacha agus éighníomhacha PFC agus i líonraí maolaithe armónacha.

● Ionduchtóirí Scagaire Aschuir: Comhtháite i dtopeolaíochtaí buck, treisithe agus aisiompaithe chun aschuir DC lasctha a smúdáil.

● Scagairí Líne IEA: Fostaítear iad mar thacuithe de mhodh difreálach i gcur faoi chois IEA de réir chaighdeáin CISPR 22/32 agus EN 55032.

● PFC Chokes: Optamaithe go sonrach le haghaidh modh seolta leanúnaigh (CCM) agus mód trasdula (TM) chun tiontairí PFC a threisiú.
