I réimse na teicneolaíochta leictreonaí, claochladáin, mar na comhpháirteanna lárnacha le haghaidh comhshó fuinnimh leictreach agus tarchur comhartha, a saintréithe feidhmíochta a chinneadh go díreach ar éifeachtacht agus iontaofacht na gcóras ciorcad. Bunaithe ar na saintréithe minicíochta oibre, is féidir claochladáin a rangú ina dhá chineál mór: ard-minicíocht agus íseal-minicíocht. Léiríonn an dá chineál seo difríochtaí suntasacha i roghnú ábhar, dearadh struchtúrach, agus cur i bhfeidhm innealtóireachta, a bhfuil tionchar mór acu ar bharrfheabhsú feidhmíochta agus comhtháthú córais gléasanna leictreonacha nua-aimseartha.

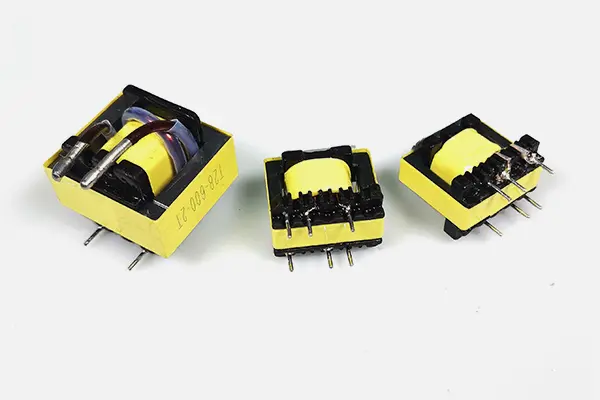

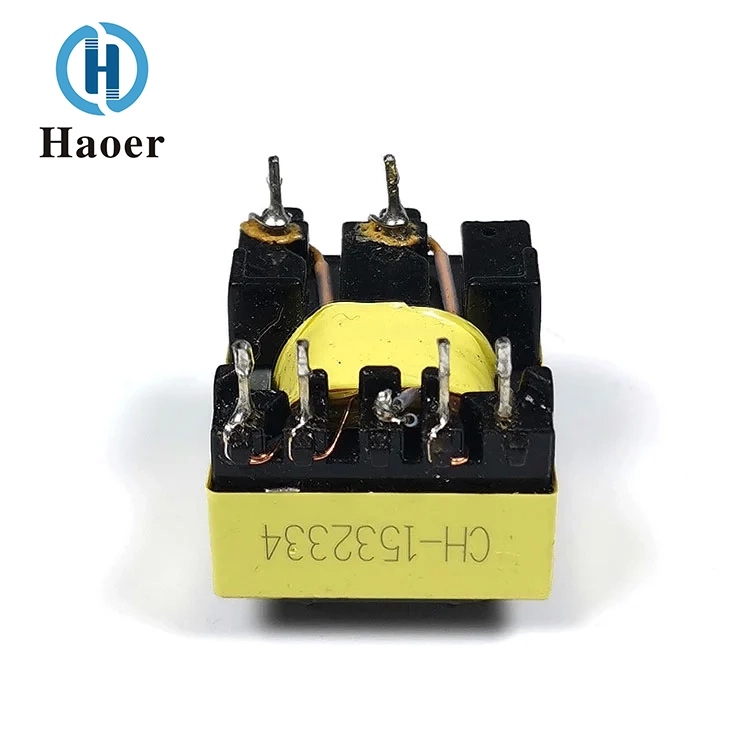

Trasnaíonn banna minicíochta oibriúcháin claochladáin ard-minicíochta de ghnáth ó chileahertz go megahertz, agus leanann roghnú a n-ábhar croí maighnéadach an prionsabal a bhaineann le caillteanais ard-minicíochta a íoslaghdú. Léiríonn ábhair ferrite, lena struchtúr criostail spinel uathúil, tréscaoilteacht maighnéadach den scoth agus caillteanais íseal srutha eddy faoi choinníollacha ard-minicíochta, rud a fhágann gurb iad an t-ábhar is fearr le haghaidh claochladáin ard-minicíochta. Cores maighnéadach cóimhiotal éagruthach optamaithe a thuilleadh, trí shocrú fadraoin ordaithe na n-adamh a bhriseadh, an caillteanas hysteresis a laghdú go dtí níos lú ná an deichiú cuid de mhéid na n-ábhar traidisiúnta, agus tá siad oiriúnach go háirithe d'fheidhmchláir minicíochta ultra-ard ag leibhéal GHz. Cuireann an meascán d'airíonna maighnéadacha bog agus cumais freagartha ard-minicíochta na n-ábhar seo ar chumas claochladáin ard-minicíochta feidhmchláir cheannródaíocha a bhaint amach maidir le soláthairtí cumhachta a aistriú, ciorcaid minicíochta raidió agus réimsí eile.
Fanann claochladáin íseal-minicíochta laistigh den raon minicíochta cumhachta (50/60Hz), agus tá a n-ábhar lárnach maighnéadach tagtha chun cinn le teicneolaíocht leatháin chruach sileacain mar chroílár. Is féidir leis na leatháin chruach sileacain gráin-dhírithe (110) a fhoirmítear trí phróiseas rollta fuar tréscaoilteacht maighnéadach a bhaint amach gar don teorainn theoiriciúil faoi choinníollacha minicíochta cumhachta. Déanann an struchtúr lannaithe blocáil éifeachtach ar an gcosán reatha eddy, ag coinneáil an chroí-chaillteanas ag an leibhéal tionsclaíoch de 0.5-2.0W/kg. Cé go n-ardóidh an caillteanas go heaspónantúil sa raon ard-minicíochta, tá suíomh do-athsholáthair fós ann i réimse na gclaochladáin mhóra chumhachta, agus sroicheann acmhainn aonaid aonair leibhéal MVA.
Eascraíonn buntáiste toirte claochladáin ard-minicíochta as éifeacht minicíochta dhlí ionduchtaithe leictreamaighnéadacha Faraday. Nuair a mhéadaíonn an minicíocht oibriúcháin, laghdaítear limistéar trasghearrtha an chroí maighnéadach a theastaíonn chun an dlús flosc maighnéadach céanna a choinneáil i gcomhréir inbhéartach le líon na n-casadh coil. Léiríonn sonraí turgnamhacha, nuair a mhéadaítear an minicíocht ó 50Hz go 100kHz, is féidir méid an claochladáin a laghdú go dtí 1/200 den bhunaidh. Tá an tréith seo ríthábhachtach go háirithe i bhfeistí iniompartha, mar na claochladáin ard-minicíochta i chargers fón póca, nach bhfuil a toirt ach 5% de na claochladáin íseal-minicíochta den chumhacht céanna. I dtéarmaí éifeachtúlachta, is féidir le claochladáin ard-minicíochta éifeachtúlacht chomhshó níos mó ná 90% a bhaint amach faoi choinníollacha ualaigh tipiciúla trí chóimheas caillteanais croí maighnéadach agus caillteanas copair a bharrfheabhsú. I gcomparáid le claochladáin traidisiúnta íseal-minicíochta, feabhsaítear an éifeachtúlacht seo 10-15 pointe céatadáin.
Tá dlúthbhaint ag tréithe toirte claochladáin íseal-minicíochta lena gcásanna iarratais. I réimse an tarchurtha cumhachta, tá croí-trastomhas níos mó ná 3 mhéadar ag claochladáin mhóra tumtha ola le cumas aon-chéim suas le 800 MVA. Is é an scála toirte seo an bonn chun oibriú cobhsaí an ghreille cumhachta a chothabháil. Ó thaobh na héifeachtúlachta, cé gur féidir leis an éifeachtúlacht lán-ualach níos mó ná 98% a bhaint amach, i gcoinníollacha ualaigh páirteach, méadóidh an cion de chaillteanas gan ualach go suntasach, rud a fhágann nach bhfuil éifeachtacht chuimsitheach ach 85% ann, rud a chuireann béim ar dhúshlán dearadh inoiriúnaitheachta ualaigh.
Léiríonn tírdhreach iarratais claochladáin ard-minicíochta tréithe éagsúlaithe: I réimse an lascadh soláthairtí cumhachta, laghdaíonn a ngné ard-minicíochta go mór méid agus meáchan an tsoláthair chumhachta, ag cur chun cinn forbairt oiriúnaitheoirí ríomhaire leabhar nótaí i dtreo gile agus tanaí; i mbunstáisiúin chumarsáide, baintear amach tarchur leithlisiú ardluais ar chomharthaí digiteacha i gclaochladáin chuisle; i réimse an téimh leictreamaighnéadach, tá éifeachtacht cumhachta téimh ionduchtaithe ard-minicíochta níos mó ná 95%, ag réabhlóidiú an mhodh téimh friotaíochta traidisiúnta. Is díol suntais go háirithe réimse na stáisiún luchtaithe feithiclí leictreacha, nuair a chuireann feidhmiú comhoibríoch claochladáin ard-minicíochta agus comhpháirteanna cairbíde sileacain ar chumas dlús cumhachta an mhodúil luchtaithe dul thar 50W/in³.
Cruthaíonn claochladáin íseal-minicíochta bunús láidir sa bhonneagar fuinnimh: Sa ghreille cliste, déanann claochladáin dáileacháin, mar an príomhnód sna "deich gciliméadar deiridh", feidhmeanna dé-claochlú voltais agus rialú cáilíochta cumhachta; i réimse an iompair iarnróid, comhlíonann claochladáin tarraingthe 25kV/1500V, trí dhearadh struchtúrach speisialta, na ceanglais cobhsaíochta teirmeach faoi thionchair mhóra reatha; sa chóras nua nasc greille fuinnimh, baineann claochladáin íseal-minicíochta amach naisc solúbtha idir inverters fótavoltach agus an eangach, agus cinntíonn a gcumas frith-sáithiúcháin oibriú cobhsaí faoi choinníollacha greille lag.
Tá nádúr déach ag na saincheisteanna comhoiriúnachta leictreamaighnéadacha de bharr claochladáin ard-minicíochta: tá a mbanda minicíochta oibriúcháin (faoi bhun 30 MHz) i gcomhthráth le banna minicíochta íogair feistí leictreonacha, rud a fhágann go bhfuil baol suntasach ann go gcuirfí isteach ar radaíocht. Trí insamhalta leictreamaighnéadach tríthoiseach chun an croí-struchtúr maighnéadach a bharrfheabhsú, is féidir an toilleas fáin a laghdú 60%; ag baint úsáide as teicneolaíocht ciseal sciath maighnéadach nano-criostalach, is féidir an dlús flosc sceite a rialú faoi bhun 0.5 mT. Ag an deireadh glactha, is féidir le líonra scagtha IEA atá comhdhéanta d'ionduchtúirí comh-mhodha agus toilleoirí X éifeacht trasnaíochta de níos mó ná 30 dB a bhaint amach le haghaidh trasnaíochta seolta.
Léirítear go príomha na saincheisteanna comhoiriúnachta leictreamaighnéadacha a bhaineann le claochladáin íseal-minicíochta mar chur isteach seolta: Féadfaidh an réimse maighnéadach minicíochta cumhachta (50/60Hz) difear a dhéanamh d'ionstraimí beachtais trí chúpláil maighnéadach. Trí úsáid a bhaint as sciath cóimhiotal polomy, is féidir an réimse maighnéadach a laghdú go dtí leibhéal réimse maighnéadach an Domhain. In iarratais trealaimh leighis, trí dhearadh cothrom le foirceannadh dúbailte, is féidir le hionduchtacht sceite an claochladáin a bheith níos lú ná 1μH, ag cur isteach go héifeachtach ar an minicíocht cumhachta trasnaíochta mód coitianta. Is fiú a thabhairt faoi deara go bhfuil méadú ar chaillteanais armónacha claochladáin íseal-minicíochta mar thoradh ar na hualaí neamhlíneacha sa ghreille cliste, rud a spreag forbairt croí-ábhar maighnéadach i dtreo cóimhiotail nanocrystalline.
Éabhlóid teicneolaíochta agus treochtaí comhtháthú córas
Tá claochladáin ard-minicíochta ag teacht chun cinn i dtreo dlús cumhachta níos airde agus raonta teochta oibriúcháin níos leithne. Mar gheall ar chomhtháthú feistí nítríde ghailliam le teicneolaíocht claochladán plánach, tá dlús cumhachta na modúl cumhachta aistrithe níos mó ná 100W / cm³. I réimse na bhfeithiclí leictreacha, éilíonn an córas luchtaithe ardán 800V go mbeadh neart inslithe níos mó ná 10kV ag claochladáin, ag tiomáint chun cinn na teicneolaíochta inslithe ilchodach toilleora membrane.
I réimse an claochladáin íseal-minicíochta, tá an fócas ar éilimh an eangach cliste. Trí braiteoirí srutha optúla agus aonaid rialaithe teochta Chliste a shuiteáil, déantar monatóireacht fíor-ama ar stádas an claochladáin. I gcás comhtháthú fuinnimh nua, glactar le dearadh claochladáin scoilte il-foirceannadh, ar féidir leis freastal ag an am céanna ar riachtanais chomhtháthaithe ilfhoinse fótavoltach, stóráil fuinnimh agus chairn luchtaithe, rud a fheabhsaíonn solúbthacht an líonra dáileacháin.
Léiríonn an cur chuige teicneolaíochta difreáilte seo go bunúsach an treocht dhosheachanta a bhaineann le teicneolaíocht leictreonaice cumhachta ag bogadh i dtreo minicíochtaí níos airde agus faisnéis níos fearr. Ní hamháin gur ionadaithe iad claochladáin ardmhinicíochta agus claochladáin ísealmhinicíochta ach réitigh chomhlántacha a fhoirmítear ar scálaí ama agus spáis éagsúla. Sa todhchaí, le glacadh forleathan feistí bandgap leathan agus comhtháthú na halgartaim hintleachta saorga, beidh teicneolaíocht claochladáin ina chúis le hiarratais níos nuálaí i dtrasnaíonn chomhshó fuinnimh leictreamaighnéadacha agus próiseáil faisnéise.
