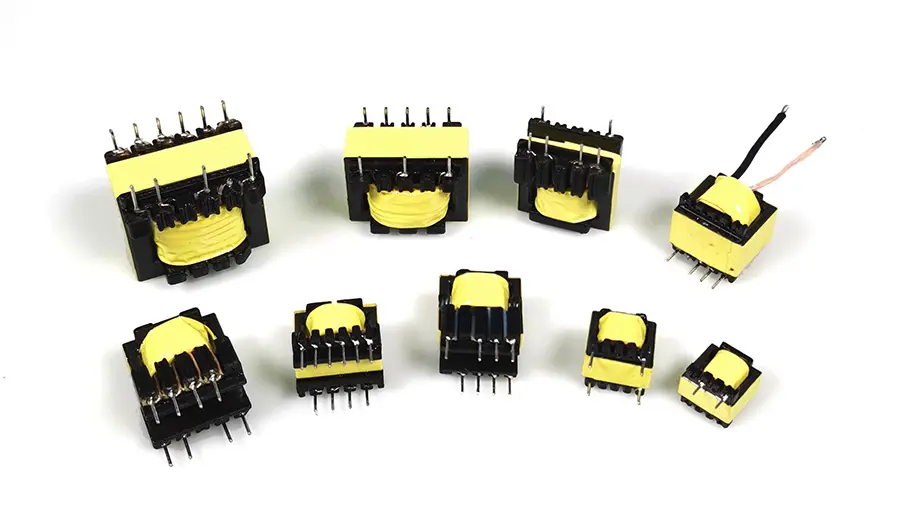

Claochladáin ard-minicíochtais comhpháirteanna iad a thiontaíonn voltas ailtéarnach, reatha agus bacainn shainiúil. Nuair a shreabhann sruth ailtéarnach tríd an gcorna príomhúil, gintear flosc maighnéadach ailtéarnach sa chroí iarainn (nó sa chroí maighnéadach), rud a chothaíonn voltas oibre (nó sruth) sa chorna tánaisteach.
Tá an claochladán ard-minicíochta comhdhéanta de chroílár claochladáin (nó croí maighnéadach) agus corna leictreamaighnéadacha. Tá dhá cheann nó níos mó foirceannadh ag an gcorna leictreamaighnéadach. Tugtar an foirceannadh bunscoile ar an bhfoirceannadh a chuirtear isteach sa chorna, agus tugtar foirceannadh tánaisteach ar na foirceannadh eile. Áirítear le croí maighnéadach an claochladáin croí maighnéadach sorcóireach, croí maighnéadach cineál RM, croí maighnéadach cineál E, croíleacáin maighnéadach cineál EC, ETD agus EER, croí maighnéadach cineál EP, croí maighnéadach fáinne-chruthach, croí maighnéadach cineál PQ, etc. Cén tionchar a bhíonn ag na croíleacaí maighnéadacha seo ar oibriú an claochladáin? Is féidir leis an méid seo a leanas anailís mhionsonraithe a sholáthar.
Tá an fráma agus na foirceannadh cuimsithe go bunúsach ag an gcroí maighnéadach, rud a fhágann go bhfuil éifeacht sciath iarbhír den scoth i gcoinne IEA; comhlíonann sonraíochtaí na gcroíthe maighnéadach can-cineál caighdeáin IEC, agus tá idirmhalartaithe maith acu le linn táirgeadh; is féidir leis cineál fráma simplí a sholáthar (gan bioráin a chur isteach) agus cineál fráma suiteála boird PCB (le cur isteach bioráin); mar gheall ar dhearadh an cruth can, cosnaíonn sé níos mó i gcomparáid le croíthe maighnéadacha den tsonraíocht chéanna de chineálacha eile; mar gheall ar a chruth, ní chabhródh sé le diomailt teasa píopa teasa, mar sin níl sé oiriúnach le húsáid i gclaochladáin chumhachta agus ionduchtóirí le cumhacht ard.
I gcomparáid leis an gcineál sorcóireach, baineadh an dá thaobh siméadracha den chineál sorcóireach. Tá an dearadh seo níos tairbhí le haghaidh fuarú píopa teasa agus le haghaidh sreanga mórmhéide a fháil; i gcomparáid leis an gcineál sorcóireach, sábhálann sé thart ar 40% den spás suiteála; is féidir leis an bhfráma a bheith de chineál snáthaid-chruthach nó bioráin; is féidir é a shuiteáil le péire gearrthóga iarainn; is féidir an croí maighnéadach cineál RM a dhéanamh i gcruth cothrom (oiriúnach do chlaochladáin reatha plánacha nó an croí maighnéadach a chur le chéile go díreach ar chiorcad soláthair cumhachta an bhoird chuaird atá deartha cheana féin le foirceannadh); cé nach bhfuil an éifeacht sciath chomh maith leis an gcineál sorcóireach, tá sé fós úsáideach.
Tá struchtúr ag an gcineál seo de chroí maighnéadach atá gar do struchtúr an E-cineál agus an cineál canála. Cosúil leis an gcroílár maighnéadach E-cineál, cuireann siad go leor spáis ar fáil do sheoltóirí trasghearrtha móra a d'oirfeadh (oiriúnach don treocht reatha ardvoltais íseal-srutha maidir le soláthairtí cumhachta a athrú); tá diomailt teasa maith ag an gcruth seo de chroí maighnéadach tríd an bpíopa teasa; ós rud é go bhfuil an lárionad sorcóireach, i gcomparáid leis an dronuilleogach leis an trasghearradh céanna, laghdaítear fad foirceannadh aon-cas 11%, rud a fhágann go laghdaítear 11% ar chaillteanas copair, agus cuireann sé ar chumas an chroí maighnéadach cumhacht níos airde a sholáthar; ina theannta sin, seachnaíonn colún an ionaid a bheith sorcóireach freisin an baol sábháilteachta damáiste a dhéanamh d'insliú an chábla foirceannadh le linn foirceannadh mar gheall ar choirnéil ghéar an cholúin lárionaid dronuilleogaigh.
Tá costas na gcroí maighnéadacha E-cineál i bhfad níos ísle. Tá an próiseas foirceannadh agus cóimeála an-simplí. Is é an cineál croí maighnéadach seo an ceann is mó a úsáidtear go forleathan i gcruth faoi láthair. Mar sin féin, is é an míbhuntáiste a bhaineann leis ná nach féidir leis a sciath féin a sholáthar. Is féidir cores maighnéadacha E-cineál a shuiteáil i dtreonna difriúla agus is féidir iad a úsáid i sraith chun cumhacht aschuir níos mó a bhaint amach. Is féidir na croíleacáin maighnéadacha seo a dhéanamh i gcruth comhréidh (ar cruth croí maighnéadach an-choitianta é do chlaochladáin phlánacha inniu); is féidir leo frámaí de chineál bioráin agus bioráin a sholáthar freisin; mar gheall ar a fhuaraithe píopa teasa den scoth agus an cumas atá le húsáid i sraith, úsáideann an chuid is mó ionduchtóirí agus claochladáin ard-chumhachta an cineál seo de chroí maighnéadach.
Tá struchtúr tríthoiseach ag an gcolún lárnach fáinne-chruthach de chroí maighnéadach cineál EP. Seachas an deireadh eireaball a théann i dteagmháil leis an mbord PCB, tá an foirceannadh faoi iamh go hiomlán, rud a fhágann go bhfuil sciath den scoth. Laghdaíonn an cruth uathúil seo tionchar na bearna aeir a ghintear ar an dromchla le linn an dá chroílár maighnéadach a thionól, agus soláthraíonn sé méid níos mó agus cóimheas úsáide spáis iomlán níos airde.
Maidir le monaróirí, is é an croí maighnéadach fáinne-chruthach an ceann is eacnamaí. I measc na gcroí maighnéadacha éagsúla i gcomparáid idir an dá cheann, tá an costas is ísle aige; mar gheall ar chur i bhfeidhm an fhráma, tá na costais bhreise agus tionóil nialas; nuair is cuí, is féidir é a fhoirceannadh ag baint úsáide as meaisín foirceannadh; tá a sciath an-mhaith.
Tá an croí maighnéadach de chineál PQ deartha go sonrach le haghaidh ionduchtóirí agus claochladáin a úsáidtear chun soláthairtí cumhachta a aistriú. Feabhsaíonn dearadh cruth PQ an cóimheas idir toirt, achar an chroí maighnéadach agus achar iomlán na foirceannadh; de bharr dearadh den sórt sin is féidir an ionduchtacht is mó agus an limistéar foirceannadh uasta a sholáthar leis an gcroílár maighnéadach is lú; cuireann an dearadh seo ar chumas an chumhacht aschuir uasta a bhaint amach leis an méid claochladáin is lú agus glanmheáchan, agus an spás suiteála PCB is lú á áitiú aige; is féidir é a shocrú i bhfeidhm ag baint úsáide as péire teanntáin iarainn; Déanann an dearadh réasúnta seo trasghearradh cosán maighnéadach an chroí maighnéadach níos comhionann freisin, agus mar sin laghdaítear an cineál struchtúr croí maighnéadach seo freisin ar líon na n-spotaí oibre i gcomparáid le croíleacáin mhaighnéadacha eile sa dearadh foriomlán.
